PROPUESTA SENSOR DE LUZ V2

Esta vez os voy a mostrar mi propuesta del sensor de luz V2.

Esta sería mi placa.

En este caso he conectado el led 1 en el pin 12, el led 2 lo he conectado al 10, el 3 lo he conectado al 7 y el sensor de luz al A0.

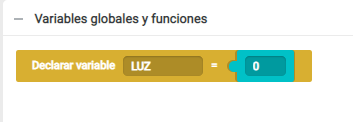

He declarado a la variable como luz.

En esta imagen para las instrucciones iniciales he utilizado un bloque personalizado.

Aquí he puesto que la variable luz será leído por el sensor de luz. Lo siguiente que he hecho fue añadir otro bloque personalizado y luego esperar 200 ms.
Si la variable luz es mayor que 500 se encenderá el LED 1 y se apagarán el 2 y el 3. En cambio si la variable es menor que 500 se apagarán el LED 1 y 3 y se encenderá el 2 y finalmente si la variable es igual a 500, se apagarán el LED 1 y el 2 y se encenderá el LED 3.

Para acabar pondré el código de los bloques.

Eso ha sido todo por hoy. Adiós

PRÁCTICA 3: SENSOR DE LUZ V1

SENSOR DE LUZ V1

Esta es la placa de Arduino 1 con el LDR en el PIN ANALOG IN A0. Y el LED en el PIN DIGITAL 7.

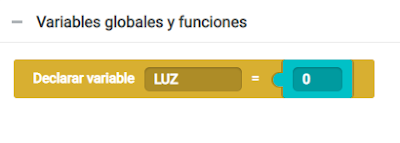

Estas son las variables globales y funciones de la tarjeta arduino 1.

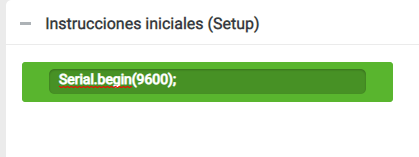

Estas son las instrucciones iniciales (Set up). En este caso he utilizado un bloque personalizado en que pone: Serial.begin(9600);

En el bloque principal (Loop). he puesto el siguiente bloque:

La variable luz es igual a leer el sensor de luz. para poder ver el valor que esta midiendo el LDR he puesto otro bloque personalizado. Se espera 200 ms.

Si la variable LUZ es mayor que 500, se apaga el LED. De los contrario, si la variable es menor que 500, se enciende el LED.

Los bloques personalizados son los siguientes:

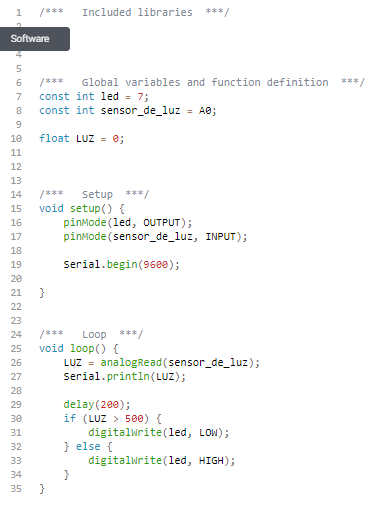

Este es el código del sensor de luz:

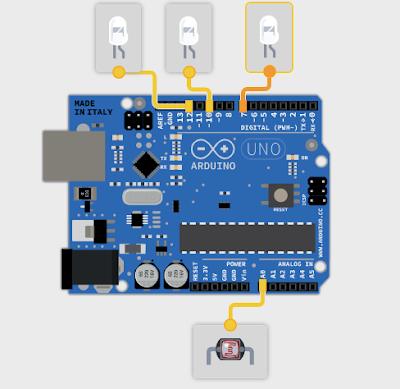

Y finalmente voy a mostrar una foto de las conexiones de los elementos a la tarjeta arduino. Lo he realizado en la aplicación Fritzing Portable.
